Аппарат теплообменный пластинчатый разборный Теплохит ТИ 16,5 (ДУ 80)

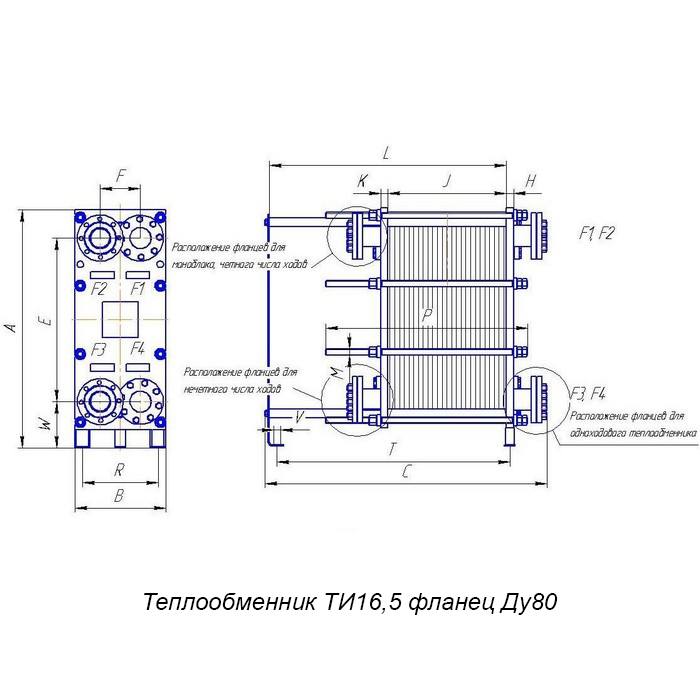

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 16,5 (ДУ 80)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 16,5 (ДУ 80) – фото внешнего вида

Теплохит ТИ 16,5 (ДУ 80) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 80.

Максимальное количество пластин – 171 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 16,5 (ДУ 80)
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: 214 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	M6	M10	M16	M25	R	T	V	W
До 41	1005	384	695	690	170	30	30	30	-	30	30	30	-	500	500	24	24	24	-	319	500	17	195
43-81	1005	384	945	690	170	30	30	30	-	30	30	30	-	750	750	24	24	24	-	319	750	17	195
83-121	1005	384	1195	690	170	30	30	30	-	30	30	30	-	1000	1000	24	24	24	-	319	1000	17	195
123-181	1005	384	1445	690	170	30	30	30	-	30	30	30	-	1250	1250	24	24	24	-	319	1250	17	195
183-241	1005	384	1595	690	170	30	30	30	-	30	30	30	-	1400	1450	24	24	24	-	319	1400	17	195

Стоимость

Цена теплообменного аппарата Теплохит ТИ 16,5 (ДУ 80) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
