Аппарат теплообменный пластинчатый разборный Sigma M5
Нажмите чтобы увеличить
Sigma M5 – пластинчатый разборный теплообменник, предназначенный для теплообмена между двумя средами без смешивания. Используется в качестве подогревателя или охладителя в технологических процессах пищевой, химической и тяжелой промышленности, а также для нагрева воды в сфере ЖКХ (ГВС, отопление и вентиляция).
При изготовлении данных теплообменных аппаратов используются гофрированные пластины толщиной 0,4-0,6 мм из различных марок стали, отвечающих технологическому процессу, в котором будет задействован агрегат. Площадь одной пластины – 0,04 м2. Максимальная пропускная способность – 15 м3/ч.
Контуры греющей и охлаждаемой среды герметизируются при помощи резиновых уплотнений. Пакет пластин с прокладками фиксируется между передней и задней плитами из углеродистой стали (реже из нержавеющей) стяжными шпильками.
Передняя плита оснащена резьбовыми патрубками на 25 мм.
Характеристики
- Рабочая температура: от –30 °С до +190 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

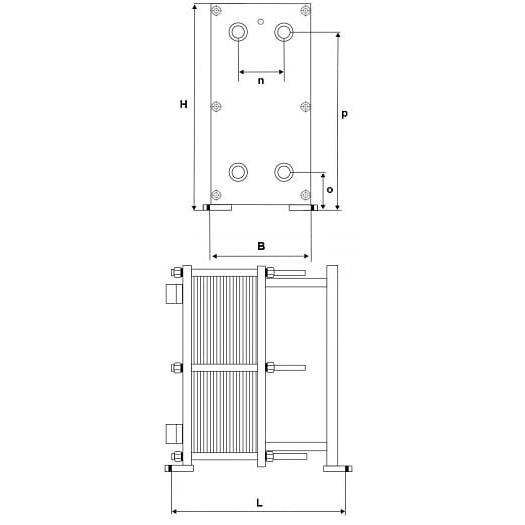

Таблица размеров
|
Модель |
H, мм |
B, мм |
L, мм |
P, мм |
N, мм |
O, мм |
|
M5 |
470 |
185 |
600 |
456 |
70 |
75 |
Стоимость
Цена теплообменного аппарата Sigma M5 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
Отзывы
(1)Подобрать теплообменник по параметрам
Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:
