Аппарат теплообменный пластинчатый разборный Ридан НН 21Е

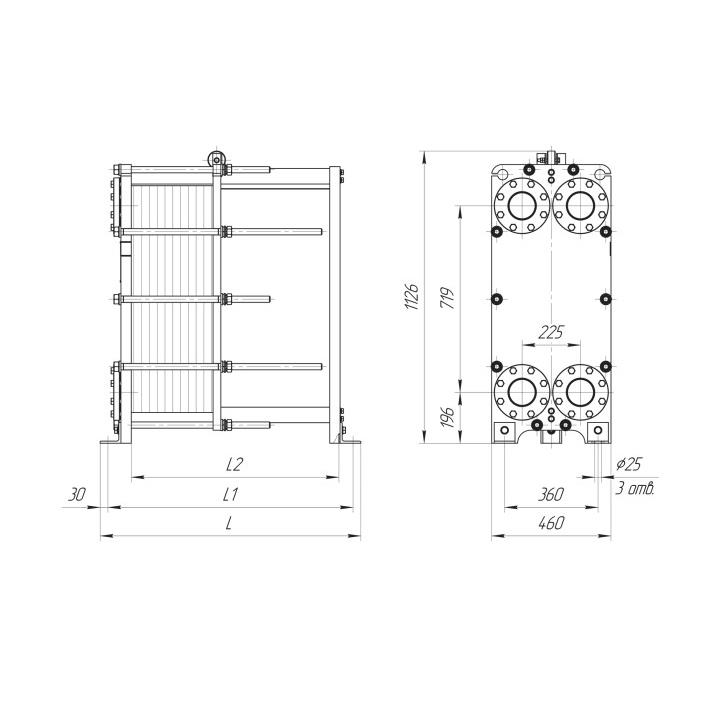

Габаритный чертеж пластинчатого разборного теплообменника Ридан НН 21Е

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Ридан НН 21Е – фото внешнего вида

Ридан НН 21Е – пластинчатый разборный теплообменник. Присоединения фланцевые ДУ 100 мм. Площадь одной пластины равна 21 дм2.

Используется для подготовки воды или гликолевых смесей в сфере жилищно-коммунального хозяйства (ГВС, отопление и вентиляция). Помимо стандартных задач в ЖКХ, способен решать вопросы с тепловым обменом жидких сред в тяжелой, химической, нефтяной, пищевой промышленности, атомной энергетике, судоходстве.

Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН 21Е
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: 84 100 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Тип теплообменника	№ рамы	Размеры, мм			Стяжные шпильки		Кол-во пластин, шт	Макс масса, кг
Тип теплообменника	№ рамы	L	L1	L2	Размер	Кол-во	Кол-во пластин, шт	Макс масса, кг
Расчетное давление 10, 16 бар
НН№21Е	1	705	645	500	М24	10	11-51	380
	2	1005	945	800			52-118	480
	3	1405	1345	1200			119-205	615
	4	1705	1645	1500			206-270	715

Стоимость

Цена теплообменного аппарата Ридан НН 21Е может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
