Аппарат теплообменный пластинчатый разборный Ридан XGM032 (Ду 32 мм)
Нажмите чтобы увеличить
XGM032 — пластинчатый разборный теплообменник производства компании Ридан. Предназначен для использования в подготовке воды для ГВС и отопления в коммунальном хозяйстве. Конструкция аппарата позволяет в короткие сроки изменять тепловую нагрузку путем увеличения или уменьшения количества пластин. Оснащен резьбовыми патрубками 32-го диаметра. Способен выдерживать давление до 16 бар.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

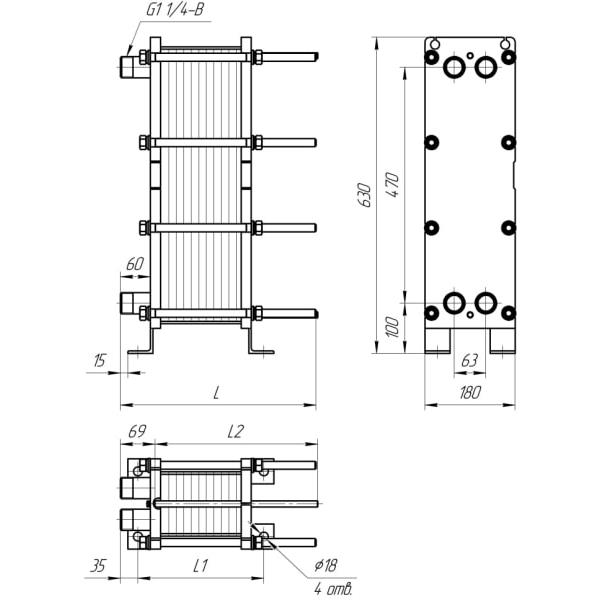

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| XGM032 | 1 | 291 | 90+2,3*n | 225 | М16 | 8 | 10-40 | 46 | ||
| 2 | 391 | 90+2,3*n | 325 | М16 | 8 | 41-70 | 53 | |||
| 3 | 541 | 90+2,3*n | 425 | М16 | 8 | 71-100 | 62 | |||
| n — количество пластин | ||||||||||
| Для удобства монтажа, теплообменники XGM032 могут комплектоваться фитингами под приварку (дополнительная опция) | ||||||||||
Стоимость
Цена (от 29 147 Р) указана для примера.
Ридан XGM032 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
