Аппарат теплообменный пластинчатый разборный Ридан НН 81 (Ду 300 мм)

Нажмите чтобы увеличить

Ридан НН 81 имеет диаметр присоединений 300 мм и массовый расход до 1500 м3/ч. Формовка пластин 3,4 мм.

Аппарат разрабатывался с учетом требований для обеспечения максимальной эффективности при работе в сетях и теплоэлектроцентралях. Способность пропускать «большую» массу и при этом предавать значительное количество тепловой энергии, позволяют получить грамотное технологическое решение, занимающее минимум объема и дающее максимум производительности.

Передавая до 30 МВт мощности, допускается применять данные устройства в городских ТЭЦ, котельных, ЦТП.

Обеспечивает низкое гидравлическое сопротивление благодаря конструкции, что дает возможность применения его в ТС, выставляющих высокие условия по перепаду давления и использующих высокопроизводительные насосы с малой высотой подъема жидкости.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №81
  • Наличие: уточните у менеджера
  • Склад в Чебоксарах:
    проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

  • Цена: 612 890 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №81 1 835 775 600 М36 10 11-33 1680
2 1235 1175 1000 М36 10 34-100 1980
3 1535 1475 1300 М36 10 101-150 2220
4 1735 1675 1500 М36 10 151-183 2390
5 2235 2175 2000 М36 10 184-266 2770
6 2735 2675 2500 М36 10 267-350 3180
7 3235 3175 3000 М36 10 351-433 3590
8 4300 4170 4000 М36 10 434-600 4570
9 5300 5170 5000 М36 10 601-766 5500
10 6300 6170 6000 М36 10 767-933 6370
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №81 1 865 805 600 М36 14 11-33 2190
2 1265 1205 1000 М36 14 34-98 2540
3 1565 1505 1300 М36 14 99-145 2810
4 1765 1705 1500 М36 14 146-181 3020
5 2265 2205 2000 М36 14 182-265 3500
6 2765 2705 2500 М36 14 266-348 3980
7 3265 3205 3000 М36 14 349-431 4470
8 4330 4200 4000 М36 14 432-600 5610
9 5330 5200 5000 М36 14 601-766 6710
10 6330 6200 6000 М36 14 767-933 7740

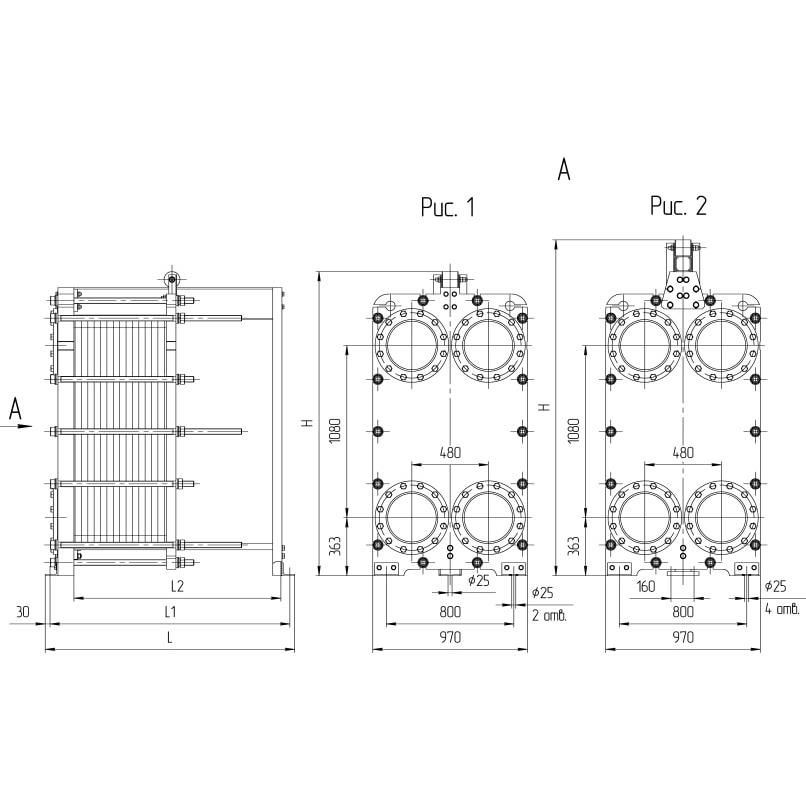

Размер H: рамы №1-№7 — 1906 мм, рама №8 — 2105 мм, рамы №9-№10 — 2205 мм (для расчетного давления 1,0 и 1,6 МПа).

Рис. 1 — рамы №1-№7, Рис. 2 — рамы №8-№10.

Стоимость

Цена (от 612 890 Р) указана для примера.

Ридан НН 81 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.

  • максимальное давление

    • После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
