Аппарат теплообменный пластинчатый разборный Ридан НН 43 (Ду 200 мм)
Нажмите чтобы увеличить
Ридан НН 43 — типомодель пластинчатого разборного теплообменника, которая имеет Ду 200 и расход до 500 м3/ч. Гидравлическое сопротивление низкое благодаря особенности конструкции и диаметру припортового отверстия.
Применяется в схемах с большими потоками функциональных сред. При работе с паром позволяет точно управлять температурой конденсатообразования и его охлаждения.
По рентабельности в соотношении объема рабочей жидкости к количеству тепла конкурирует с 41-м, т. к. в некоторых случаях требования к гидравлике обязывают использовать большее число пластин в пакете у 41-го. У данной модели ТО их меньше и итоговая стоимость также ниже.
Основное применение — в технологических процессах работающих с водой. В отоплении и ГВС служит в определенных диапазонах мощностей. Работает с высоким показателем эффективности в утилизации энергии от плавильной печи или установки непрерывного литья заготовок в тепловую сеть предприятия для экономии теплоносителя. Также используется для снижения t-ры двигателей средних морских и речных судов, дизельных ледоколов, рыболовецких траулеров, кораблей сопровождения.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

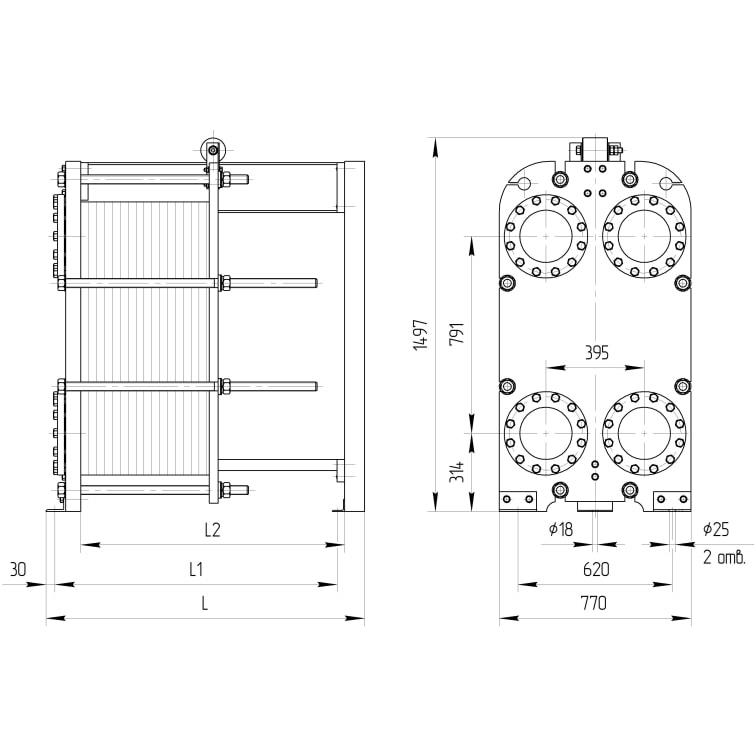

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №43 общепромышленное исполнение | 1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 870 | ||
| 2 | 1210 | 1150 | 1000 | М36 | 8 | 69-140 | 1070 | |||
| 3 | 1710 | 1650 | 1500 | М36 | 8 | 141-231 | 1320 | |||
| 4 | 2210 | 2150 | 2000 | М36 | 8 | 232-322 | 1580 | |||
| 5 | 2710 | 2650 | 2500 | М36 | 8 | 323-413 | 1840 | |||
| 6 | 3210 | 3150 | 3000 | М36 | 8 | 414-504 | 2090 | |||
| 7 | 4210 | 4150 | 4000 | М36 | 8 | 505-686 | 2590 | |||
| НН №43 специальное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 905 | ||
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 69-140 | 1100 | |||
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 141-231 | 1360 | |||
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 232-322 | 1610 | |||
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 323-413 | 1870 | |||
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 414-504 | 2130 | |||
| 7 | 4215 | 4155 | 4000 | М36 | 8 | 505-686 | 2630 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №43 общепромышленное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-65 | 1010 | ||
| 2 | 1220 | 1160 | 1000 | М36 | 8 | 66-137 | 1240 | |||
| 3 | 1720 | 1660 | 1500 | М36 | 8 | 138-226 | 1530 | |||
| 4 | 2220 | 2160 | 2000 | М36 | 8 | 227-316 | 1820 | |||
| 5 | 2720 | 2660 | 2500 | М36 | 8 | 317-405 | 2120 | |||
| 6 | 3220 | 3160 | 3000 | М36 | 8 | 406-494 | 2410 | |||
| 7 | 4220 | 4160 | 4000 | М36 | 8 | 495-673 | 2990 | |||
| НН №43 специальное исполнение | 1 | 835 | 775 | 600 | М36 | 8 | 11-64 | 1150 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 8 | 65-136 | 1380 | |||
| 3 | 1735 | 1675 | 1500 | М36 | 8 | 137-225 | 1670 | |||
| 4 | 2235 | 2175 | 2000 | М36 | 8 | 226-315 | 1960 | |||
| 5 | 2735 | 2675 | 2500 | М36 | 8 | 316-404 | 2250 | |||
| 6 | 3235 | 3175 | 3000 | М36 | 8 | 405-493 | 2550 | |||
| 7 | 4235 | 4175 | 4000 | М36 | 8 | 494-672 | 3120 | |||
| Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. | ||||||||||
Стоимость
Цена (от 184 000 Р) указана для примера.
Ридан НН 43 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
Отзывы
(1)Подобрать теплообменник по параметрам
Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:
