Аппарат теплообменный пластинчатый разборный Ридан НН 21 (Ду 100 мм)
Нажмите чтобы увеличить
Ридан НН 21 с Ду 100 имеет пропускную способность до 170 м3/ч. Глубина штамповки пластин — 2,6 мм. Применяется для отопления и теплоснабжения. Способен работать с тепловым потоком до 3-4 МВт для сред вода-вода. В паровых схемах передает большое количество энергии.
Распространен в охлаждении судовых двигателей и движителей (пропульсивных установок) компаний MAN, Caterpillar, Wartsila. В многоходовой версии используется как компактный регенератор производства растительного масла и переработки нефти. Дает «большой» проток воды в оборотной системе при охлаждении рольгангов и их механизмов, прокатных вальцев и волочильных машин.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

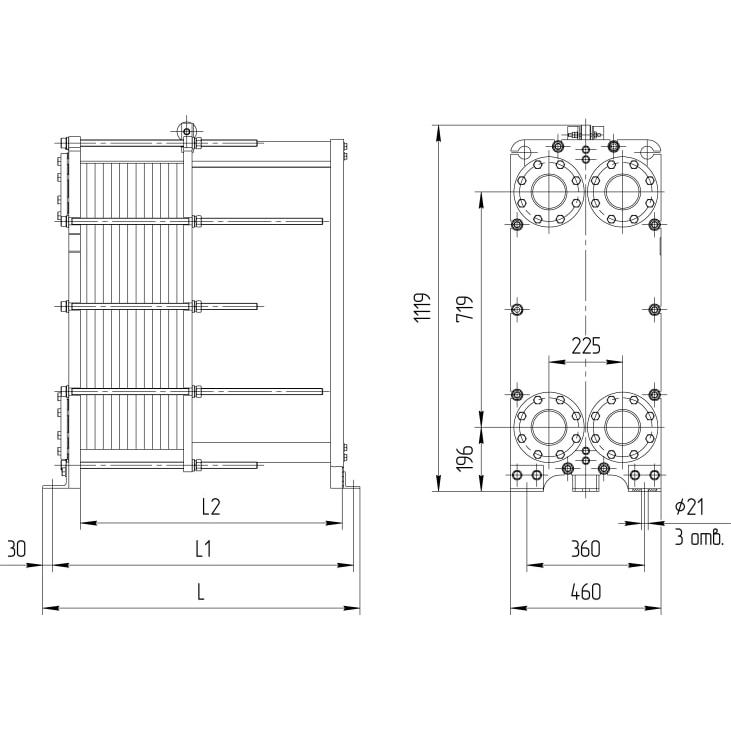

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №21 | 1 | 700 | 640 | 500 | М24 | 10 | 11-50 | 315 | ||
| 2 | 1000 | 940 | 800 | М24 | 10 | 51-105 | 385 | |||
| 3 | 1400 | 1340 | 1200 | М24 | 10 | 106-178 | 480 | |||
| 4 | 1700 | 1640 | 1500 | М24 | 10 | 179-232 | 555 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №21 | 1 | 705 | 645 | 500 | М24 | 10 | 11-50 | 365 | ||
| 2 | 1005 | 945 | 800 | М24 | 10 | 51-105 | 450 | |||
| 3 | 1405 | 1345 | 1200 | М24 | 10 | 106-178 | 565 | |||
| 4 | 1705 | 1645 | 1500 | М24 | 10 | 179-232 | 650 | |||
Стоимость
Цена (от 83 750 Р) указана для примера.
Ридан НН 21 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
