Аппарат теплообменный пластинчатый разборный Ридан НН 20 (Ду 50 мм)

Нажмите чтобы увеличить

Ридан НН 20 — пластинчатый разборный теплообменник с Ду 50 мм. Решает те же задачи, что и 14-й аппарат, но при «трудных» исходных данных.

При равной ширине имеет более высокую пластину, обеспечивающую «длинную тепловую линию» и прекрасную передачу тепла при малых разницах отправных температур рабочих сред. Может использоваться в качестве средства охлаждающего оборудования в условиях жаркого лета, когда оборотная вода системы охлаждения выше 32-35 градусов.

Применяется в роли регенераторов (рекуператоров) в пастеризационных установках для изготовления пива, молока, кваса, а так же при производстве рафинированного растительного масла.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №20
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: 68 600 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

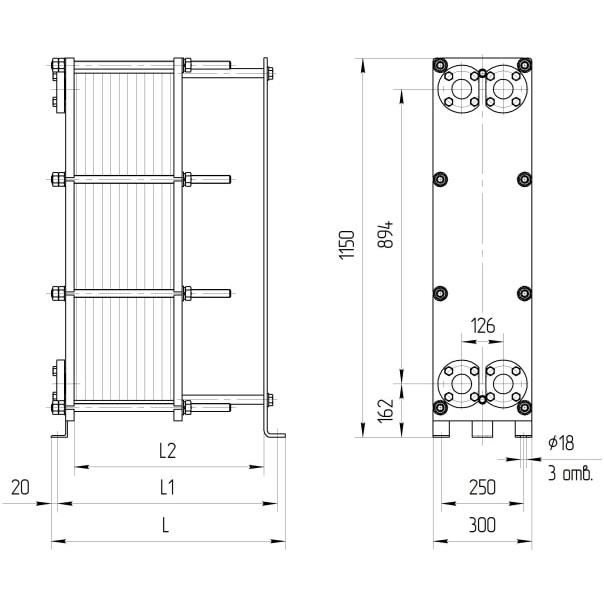

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №20	1	520	480	400	М20	8	11-39	175
	2	720	680	600	М20	8	40-75	210
	3	920	880	800	М20	8	76-111	245
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №20	1	520	480	400	М24	8	11-39	185
	2	720	680	600	М24	8	40-75	225
	3	920	880	800	М24	8	76-111	270

Стоимость

Цена (от 68 600 Р) указана для примера.

Ридан НН 20 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
