Аппарат теплообменный пластинчатый разборный Ридан НН 121 (Ду 300 мм)
Нажмите чтобы увеличить
Ридан НН 121 имеет Ду 300 мм. Его производительность доходит до 1500 м3/ч. Формовка пластин по глубине 3,4 мм. Их высота — 2.5 м. Увеличенная пропускная способность канала позволяет применять его в сложных технологических процессах.
Данная модель используется на спиртовых заводах для подогрева и охлаждения промежуточных стадий продукта при получении спиртов. Также применяется в объектах крупной энергетики для закрытия контуров котлов утилизаторов и охладителей пара в турбинных цехах, в установках добычи нефти и производства углеводородов.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

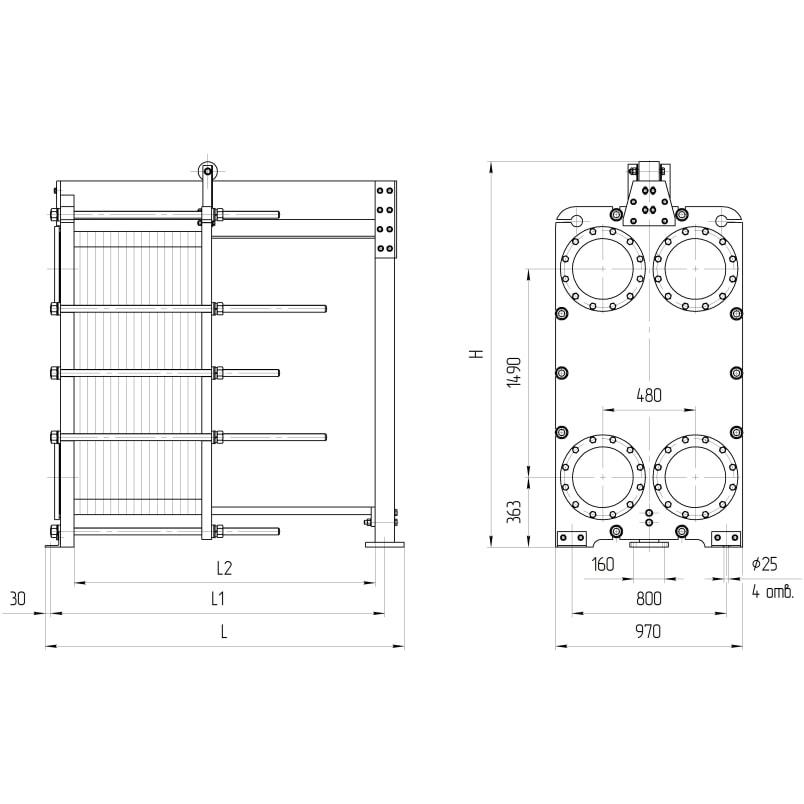

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №121 | 1 | 910 | 780 | 600 | М36 | 10 | 11-31 | 2320 | ||
| 2 | 1310 | 1180 | 1000 | М36 | 10 | 32-98 | 2790 | |||
| 3 | 1610 | 1480 | 1300 | М36 | 10 | 99-148 | 3160 | |||
| 4 | 1810 | 1680 | 1500 | М36 | 10 | 149-181 | 3400 | |||
| 5 | 2310 | 2180 | 2000 | М36 | 10 | 182-265 | 4020 | |||
| 6 | 2810 | 2680 | 2500 | М36 | 10 | 266-348 | 4680 | |||
| 7 | 3310 | 3180 | 3000 | М36 | 10 | 349-431 | 5300 | |||
| 8 | 4310 | 4180 | 4000 | М36 | 10 | 432-598 | 6540 | |||
| 9 | 5310 | 5180 | 5000 | М36 | 10 | 599-765 | 7880 | |||
| 10 | 6310 | 6180 | 6000 | М36 | 10 | 766-931 | 9150 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №121 | 1 | 930 | 800 | 600 | М36 | 18 | 11-29 | 2950 | ||
| 2 | 1330 | 1200 | 1000 | М36 | 18 | 30-95 | 3430 | |||
| 3 | 1630 | 1500 | 1300 | М36 | 18 | 96-143 | 3810 | |||
| 4 | 1830 | 1700 | 1500 | М36 | 18 | 144-178 | 4090 | |||
| 5 | 2330 | 2200 | 2000 | М36 | 18 | 179-260 | 4730 | |||
| 6 | 2830 | 2700 | 2500 | М36 | 18 | 261-342 | 5430 | |||
| 7 | 3330 | 3200 | 3000 | М36 | 18 | 343-424 | 6090 | |||
| 8 | 4330 | 4200 | 4000 | М36 | 18 | 425-588 | 7380 | |||
| 9 | 5330 | 5200 | 5000 | М36 | 18 | 589-752 | 8800 | |||
| 10 | 6330 | 6200 | 6000 | М36 | 18 | 753-930 | 10250 | |||
| Размер H: рамы №1-№5 — 2417 мм, рамы №6-№8 — 2517 мм, рамы №9-№10 — 2617 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||||
Стоимость
Цена (от 709 530 Р) указана для примера.
Ридан НН 121 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
