Аппарат теплообменный пластинчатый разборный Ридан НН 07 (Ду 50 мм)

Нажмите чтобы увеличить

Ридан НН 07 имеет фланцевые присоединения 50 мм. Пропускная способность порта при рабочем режиме — 40-50 м3/ч. Работает в отоплении мощностью 50-200 кВт.

Подходит системам работающим с паром «высокого» и «низкого» давления. Конструкция позволяет использовать большое количество пластин для полной конденсации.

Применяется как проточный подогреватель плавательных бассейнов, емкостей и резервуаров небольшого размера, т.к. может пропускать солидный объем воды при малом гидравлическом сопротивлении с мизерным приростом температуры.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №07
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: 38 400 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

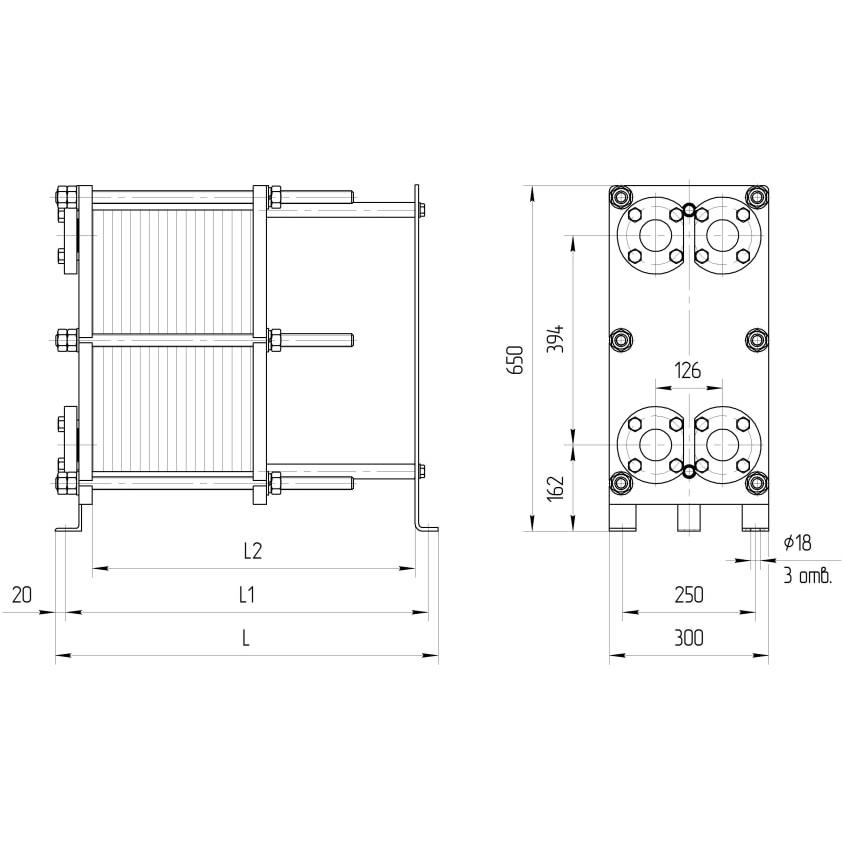

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №07	1	515	475	400	М20	6	5-39	90
	2	715	675	600	М20	6	40-75	110
	3	915	875	800	М20	6	76-111	125
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №07	1	520	480	400	М24	6	5-39	105
	2	720	680	600	М24	6	40-75	125
	3	920	880	800	М24	6	76-111	145

Стоимость

*Цена указана для примера.

Ридан НН 07 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
