Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-251c (Ду 300 мм)
Нажмите чтобы увеличить
ЭТ-251с компании ЭТРА с Ду 300 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

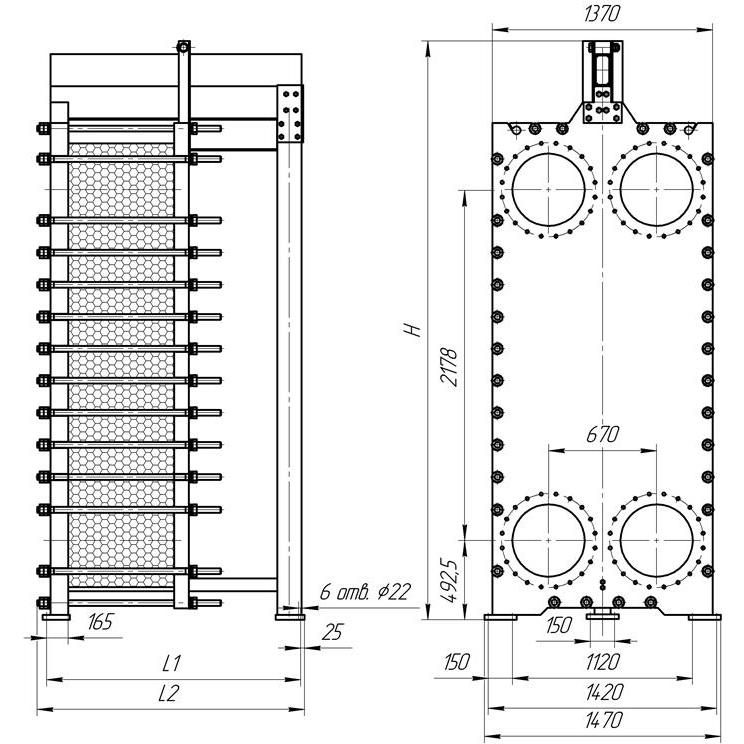

Таблица размеров
| ЭТ-251с (1,0 МПа) | ||||||||
| Номер рамы | Порт | L1, мм | L2, мм | Н, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду300 | 1275 | 1335 | 3578 | 5 — 90 | 3710-4830 | 7,5-220,9 | М36, 20 шт |
| 2 | 1775 | 1835 | 3578 | 91 — 170 | 49505990 | 223,4-421,7 | ||
| 3 | 2275 | 2335 | 3578 | 171 — 230 | 6100-6875 | 424,2-572,3 | ||
| 4 | 3275 | 3335 | 3678 | 231 – 420 | 7290-9785 | 574,8-1049,2 | ||
| 5 | 4275 | 4335 | 3878 | 421 — 600 | 10130-12490 | 1051,7-1501,0 | ||
| ЭТ-251с (1,6 МПа) | ||||||||
| Номер рамы | Порт | L1, мм | L2, мм | Н, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду300 | 1275 | 1355 | 3578 | 5 — 90 | 4550-5890 | 7,5-220,9 | М36, 26 шт |
| 2 | 1775 | 1855 | 3578 | 91 — 170 | 6040-7290 | 223,4-421,7 | ||
| 3 | 2275 | 2355 | 3578 | 171 — 230 | 7420-8360 | 424,2-572,3 | ||
| 4 | 3275 | 3355 | 3678 | 231 – 420 | 8830-11820 | 574,8-1049,2 | ||
| 5 | 4275 | 4355 | 3878 | 421 — 600 | 12215-15050 | 1051,7-1501,0 | ||
Стоимость
Цена (от 1 270 560 Р) указана для примера.
ЭТРА ЭТ-251c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
