Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-100c (Ду 200 мм)
Нажмите чтобы увеличить
ЭТ-100с компании ЭТРА с Ду 200 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

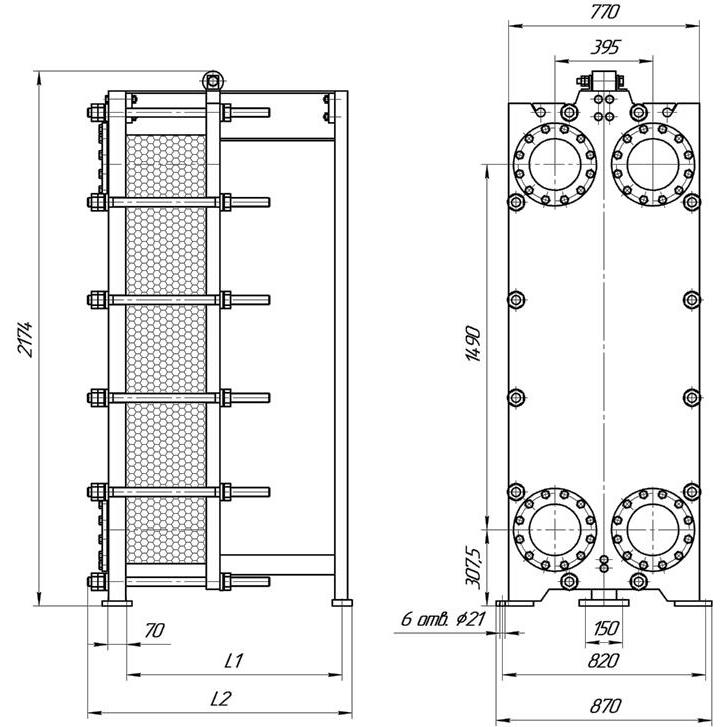

Таблица размеров
| ЭТ-100с (1,0 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5 — 50 | 1490-1700 | 3-48 | М36, 10 шт |
| 2 | 770 | 935 | 51 — 85 | 1725-1905 | 49-88 | ||
| 3 | 1020 | 1185 | 86 — 140 | 1930-2155 | 89-138 | ||
| 4 | 1520 | 1685 | 141 — 230 | 2220-2630 | 139-228 | ||
| 5 | 2020 | 2185 | 231 — 330 | 2695-3155 | 229-328 | ||
| 6 | 3020 | 3185 | 331 — 450 | 3395-3945 | 329-448 | ||
| 7 | 4020 | 4185 | 451 — 530 | 4190-4548,4 | 449-528 | ||
| ЭТ-100с (1,6 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 695 | 5 — 50 | 1870-2120 | 3-48 | М36, 12 шт |
| 2 | 770 | 945 | 51 — 85 | 2145-2365 | 49-88 | ||
| 3 | 1020 | 1195 | 86 — 140 | 2390-2660 | 89-138 | ||
| 4 | 1520 | 1695 | 141 — 230 | 2735-3230 | 139-228 | ||
| 5 | 2020 | 2195 | 231 — 330 | 3300-3855 | 229-328 | ||
| 6 | 3020 | 3195 | 331 — 450 | 4130-4795 | 329-448 | ||
| 7 | 4020 | 4185 | 451 — 530 | 5040-5400 | 449-528 | ||
Стоимость
Цена (от 537 900 Р) указана для примера.
ЭТРА ЭТ-100c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
