Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-047c (Ду 100 мм)

Нажмите чтобы увеличить

ЭТ-047с компании ЭТРА с Ду 100 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-047c
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: 138 600 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

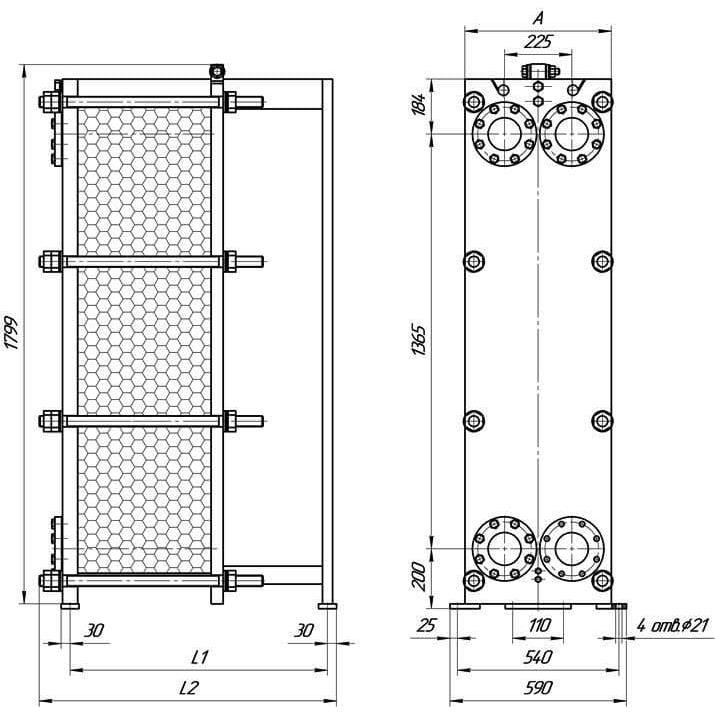

Таблица размеров

ЭТ-047с (1,0 МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	466	535	630	5 — 60	510 – 615	1,4 – 27,3	М24, 12 шт
2			785	880	61 — 100	630 – 705	27,7 – 46,1
3			1035	1130	101 — 150	720 – 810	46,5 – 69,6
4			1535	1630	151 — 230	845 – 990	70,0 – 107,2
5			2035	2130	231 — 330	1025 – 1215	107,6 – 154,2
6			2535	2630	331 — 420	1235 – 1400	154,6 – 196,5
7			3035	3130	421 — 510	1425 — 1595	196,9 – 238,8
ЭТ-047с (1,6 МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	480	535	660	5 — 60	595 – 700	1,4 – 27,3	М36, 8 шт
2			785	910	61 — 100	720 – 795	27,7 – 46,1
3			1035	1160	101 — 150	815 – 910	46,5 – 69,6
4			1535	1660	151 — 230	940 – 1090	70,0 – 107,2
5			2035	2160	231 — 330	1140–1330	107,6 – 154,2
6			2535	2660	331 — 420	11355-1520	154,6 – 196,5
7			3035	3160	421 — 510	1545-1715	196,9 – 238,8

Стоимость

Цена (от 138 600 Р) указана для примера.

ЭТРА ЭТ-047c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
