Аппарат теплообменный пластинчатый паяный Gea серия GBS

Нажмите чтобы увеличить

Теплообменники Kelvion (GEA) серии GBS — паяные пластинчатые аппараты. Устройства данной линейки изготавливаются из нержавеющей стали, с применением медной пайки.

Диапазон рабочих температур: от -196 до 200 градусов Цельсия, а давления до 40 бар.

Благодаря индивидуальной штамповке пластин производителя, достигаются высокие показатели теплообмена без существенных потерь по напору.

Использование:

отопление и горячее водоснабжение
переохладили и конденсаторы
экономайзеры
испарители хладагента
масляные радиаторы

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Gea
Модель: серия GBS
Наличие: уточните у менеджера
Склад в Чебоксарах:
проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –196 °С до +200 °С.
Максимальное рабочее давление: до 40 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 360 шт.

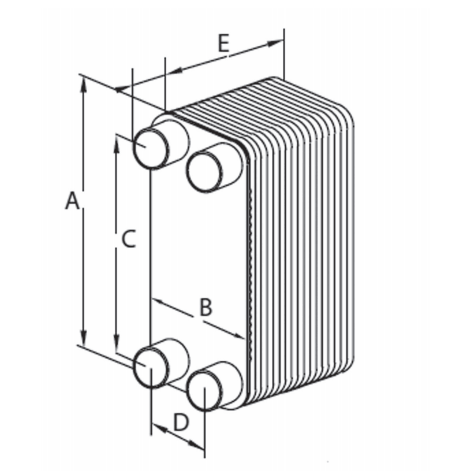

Таблица размеров

Модель	Давление, бар	А, мм	B, мм	С, мм	D, мм	E, мм	Масса, кг	Объем/канал (л/канал)	Кол-во пластин, max
GBS 100M	31	204	74	170	40	8.00+2.23xN	0.70+0.050xN	0.025	50
GBS 200H	31	231	90	182	43	10.00+2.24xN	1.10+0.060xN	0.030	50
GBS 220H	31	328	90	279	43	10.00+2.22xN	1.30+0.080xN	0.046	50
GBS 240H	31	464	91	415	43	10.00+2.20xN	2.04+0.140xN	0.070	50
GBS 300H	31	173	124	120	73	10.00+2.22xN	1.20+0.060xN	0.030	50
GBS 400H	31	335	124	281	73	9.50+2.24xN	1.60+0.130xN	0.065	100
GBS 418L/M	40	282	127	239	84	9.00+2.05xN	1.35+0.118xN	0.055	50
GBS 420L	31	282	127	223	68	9.00+2.76xN	1.35+0.118xN	0.076	150
GBS 500H	31	532	124	478	73	9.50+2.23xN	1.76+0.210xN	0.100	100
GBS 525L/M/H	36/34	525	118	476	69	9.00+2.58xN	2.55+0.210xN	0.125	100
GBS 700L/M	31	532	271	460	200	11.00+2.25xN	9.60+0.540xN	0.230	150
GBS 757L/M/H	35	543	281	460	198	11.50+2.65xN	13.20+0.500xN	0.310	160
GBS 760L	27/20	519	257	416	138	13.50+3.45xN	12.60+0.400xN	0.410	150
GBS 800H	31	532	271	421	161	11.50+2.34xN	10.00+0.540xN	0.221	260
GBS 900H	31	802	271	690	161	11.30+2.31xN	11.50+0.800xN	0.399	260
GBS 910M	36/32	783	318	690	225	14.00+2.54xN	20.00+0.853xN	0.480	200
GBS 1000H	31	875	386	723	237	20.30+2.31xN	39.50+1.250xN	0.600	360
GBS 1000L	31/16	875	386	723	237	22.65+2.35xN	39.50+1.250xN	0.466/0.733	360
GBS 400H-AE	31	335	124	281	73	9.50+2.24xN	1.60+0.130xN	0.065	100
GBS 500H-AE	31	532	124	478	73	9.50+2.23xN	1.76+0.210xN	0.100	100
GBS 700M-AE	31	532	271	460	200	11.00+2.25xN	9.60+0.540xN	0.230	150
GBS 800H-AE	31	532	271	421	161	11.50+2.34xN	10.00+0.540xN	0.221	260
GBS 900H-AE	31	802	271	690	161	11.30+2.31xN	11.50+0.800xN	0.399	260
GBS 1000H-AE	31	875	386	723	237	20.30+2.31xN	39.50+1.250xN	0.600	360

Стоимость

GEA Kelvion GBS — типомодели. Исполнение каждого теплообменного аппарата отличается по количеству пластин и виду припоя, поскольку ТО рассчитываются под конкретную задачу индивидуально.Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Потребуются:

типы сред теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из них
требуемые температуры на входах и выходах теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены параметры для обработки, наши специалисты предоставят теплотехнический расчет с чертежом агрегата и цену со сроками изготовления и доставкой до объекта.
