Аппарат теплообменный пластинчатый паяный Funke серия TPL

Funke TPL — серия теплообменных аппаратов паяного типа. При изготовлении применяется медный припой, заменяющий термостойкие резиновые уплотнения в разборном варианте пластинчатых ТО.

Разработаны для использования в производственном секторе: для снижения температур гидравлических и моторных масел. Объем каналов в сравнении с сериями GPL и GPLK увеличен на 80%. Все это позволяет применять их со средами повышенной вязкости.

Для применения с пищевыми и агрессивными веществами используется пайка нержавеющей сталью, что обеспечивает резистентность материалов к работающим продуктам.

Благодаря специальной формовке пластин достигаются высокие показатели турбулизации потоков, что дает выжимать из небольшого устройства достойные знаменатели по мощности.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Funke
  • Модель: серия TPL
  • Наличие: уточните у менеджера
  • Склад в Чебоксарах:
    проезд Складской, дом 6, пав. склад №13

Рейтинг товара:

Отзывов: 1

  • Цена: По запросу *

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 30 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 120 шт.

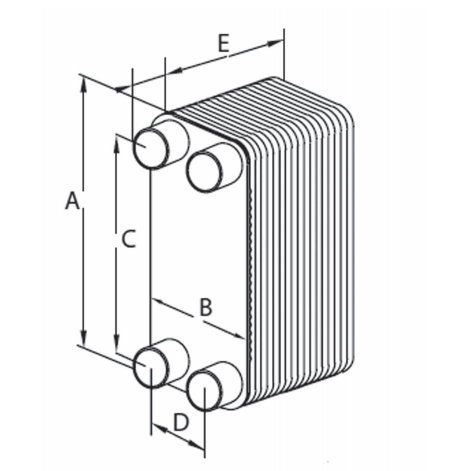

Таблица размеров

ТИП РАЗМЕРЫ ОБЪЕМ
Количество
пластин
Внешние Расстояние между присоединениями Присоед. Макс.
Расход
Вес Объем /
канал
Медный (N) (макс) A B E C D (стандартн.) (м³/ч) (кг) (л / канал)
TPL 00-K 60 274 111 6+4xN 213 50 G 1“ 13 1,7+0,23xN 0,098
TPL 00-L 60 439 111 6+4xN 378 50 G 1“ 13 2,4+0,40xN 0,134
TPL 01-K 90 383 168 6+4xN 309 94 G 1 1/2“ 45 2,9+0,48xN 0,206
TPL 01-L 90 631 168 6+4xN 557 94 G 1 1/2“ 45 4,8+0,87xN 0,321
TPL 02-K 120 488 225 6+4xN 403 140 G 2“ 70 5,0+0,83xN 0,351
TPL 02-L 120 818 225 6+4xN 733 140 G 2“ 70 8,3+1,50xN 0,57

Стоимость

Funke TPL — серия типомоделей. Исполнение каждого теплообменного аппарата отличается по количеству пластин и виду припоя, поскольку ТО рассчитываются под конкретную задачу индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Потребуются:

  • типы сред теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из них
  • требуемые температуры на входах и выходах теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены параметры для обработки, наши специалисты предоставят теплотехнический расчет с чертежом агрегата и цену со сроками изготовления и доставкой до объекта.
