Определение
Уплотнения для теплообменников — это эластичные элементы, устанавливаемые в специальные канавки пластин теплообменников для создания герметичных каналов между пластинами и предотвращения смешения теплоносителей. Они выполняют две основные функции:
- Разделение потоков горячей и холодной среды
- Формирование каналов для движения жидкостей
Материалы исполнения уплотнений и их применение
- NBR (нитрил-бутадиеновый каучук)
- Температурный диапазон: -15°C до +130°C
- Среды: Вода, растворы гликолей, масла, нефтепродукты
- Применение: Системы отопления, ГВС, стандартные промышленные процессы
- EPDM (этиленпропиленовый каучук)
- Температурный диапазон: -50°C до +150°C (кратковременно до +170°C)
- Среды: Пар с низкой температурой, горячая вода, кислотные растворы слабой концентрации, хладагенты
- Применение: Системы отопления, ГВС, паровые сети, агрессивные среды
- FKM/Viton (фторкаучук)
- Температурный диапазон: -20°C до +200°C
- Среды: Агрессивные химические среды, кислоты, масла, органические растворители
- Применение: Химическая, нефтехимическая, фармацевтическая промышленность
- HNBR (гидрированный нитрил-бутадиен)
- Температурный диапазон: -40°C до +160°C
- Среды: Высокотемпературные масла, некоторые агрессивные среды
- Применение: Высокотемпературные системы с масляными теплоносителями
- Силикон (MVQ)
- Температурный диапазон: -60°C до +230°C
- Среды: Пищевые продукты, фармацевтические среды, высокотемпературные процессы
- Применение: Пищевая и фармацевтическая промышленность
Типы крепления уплотнений к пластинам
- Клеевое крепление
- Уплотнения приклеиваются к пластинам
- Преимущества: Простая замена, низкая стоимость
- Недостатки: Риск отклеивания при высоких температурах или агрессивных средах
- Влияние на эксплуатацию: Требуют тщательной очистки паза при замене

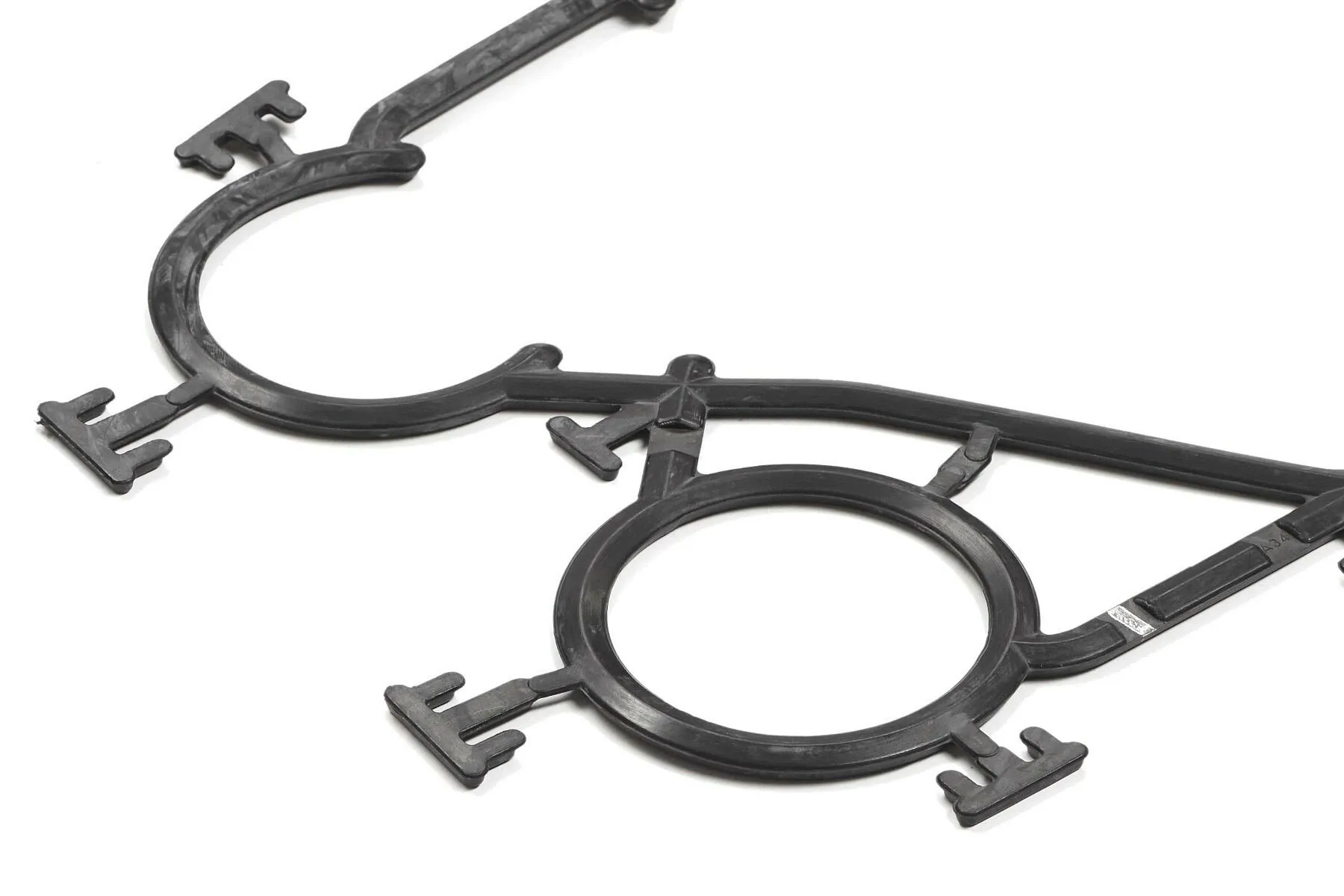

- Клипсовое (защелкивающееся) крепление
- Уплотнения имеют специальные выступы, фиксирующиеся в пазах пластин
- Преимущества: Быстрая замена, надежная фиксация
- Недостатки: Более высокая стоимость уплотнений
- Влияние на эксплуатацию: Упрощение обслуживания, сокращение времени ремонта
- Комбинированное крепление
- Сочетание клеевого и механического крепления
- Применение: Для ответственных применений с высокими давлениями
Рекомендации по периодичности замены
Плановые интервалы:
- Ежегодно: Визуальный осмотр, подтяжка при необходимости
- 2-3 года: Профилактическая замена в пищевой промышленности
- 4-5 лет: Замена в системах отопления/ГВС при нормальных условиях
- По состоянию: При любых признаках старения или повреждения
Признаки необходимости внеплановой замены:
- Видимые трещины или деформация уплотнений

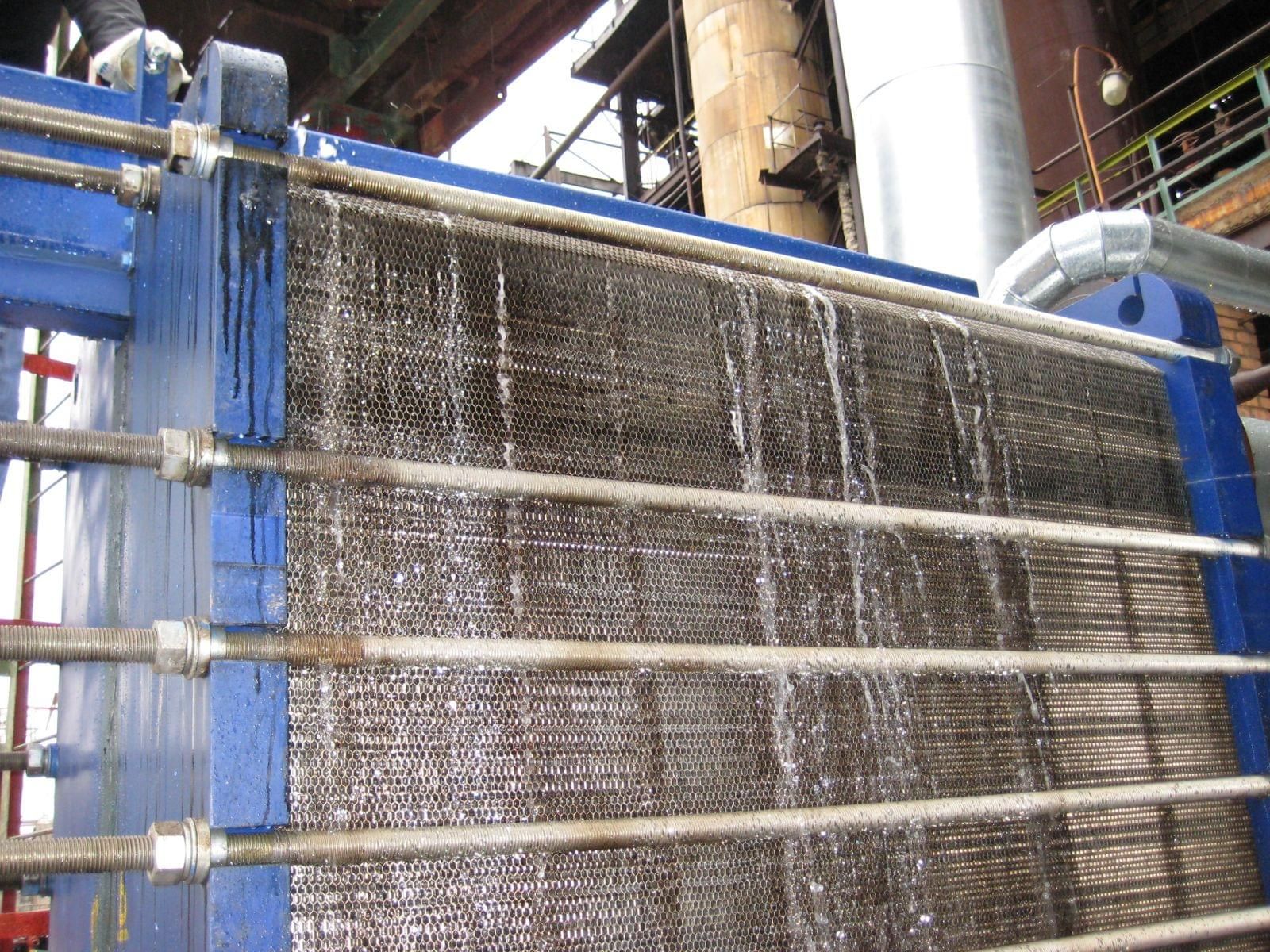

- Постоянные подтекания, не устраняемые подтяжкой
- Изменение цвета/структуры материала уплотнений
Подготовительный этап
Необходимые инструменты и материалы:
- Новый комплект уплотнений (полный или частичный)
- Шпатели пластиковые/деревянные (не металлические!)
- Щетки для очистки
- Растворитель для удаления старого клея (если требуется)
- Специальный клей (для клеевых уплотнений)
- Монтажная смазка (чаще всего мыльный раствор или силиконовая смазка)
- Динамометрический ключ (для стяжных шпилек)
- Лебедка или таль (для тяжелых рам)
- Средства индивидуальной защиты (перчатки, очки)
Документальная подготовка:
- Получение схемы сборки (пластины идут под номерами!)
- Заказ правильных уплотнений (проверка артикулов по серийному номеру теплообменника)
- Подготовка рабочей зоны - чистая, просторная, с хорошим освещением
Процесс демонтажа (пошагово)

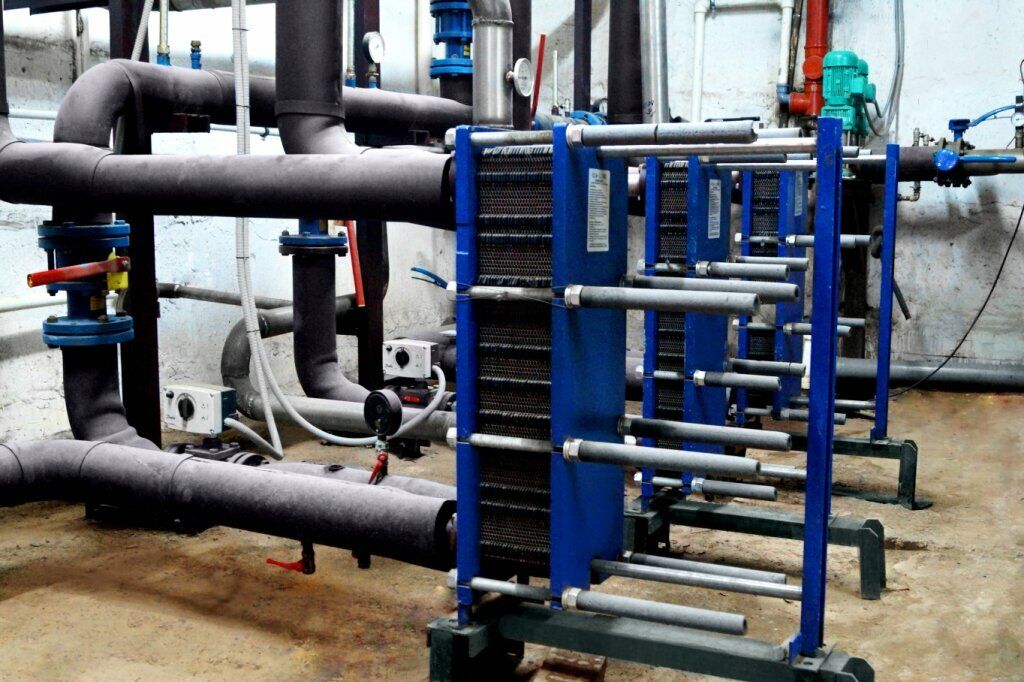

Шаг 1: Остановка и дренирование
- Перекрыть все вентили на подводящих трубопроводах
- Слить обе среды из теплообменника
- Вывесить предупреждающую табличку "Не включать! Работают люди"

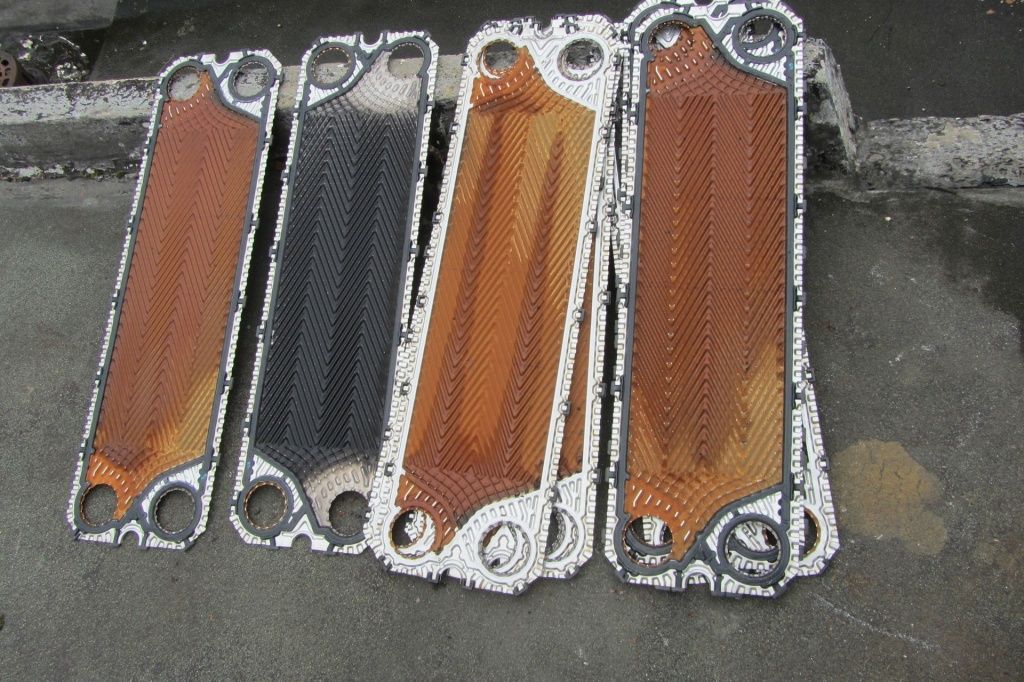

Шаг 2: Разборка пакета
- Ослабить стяжные шпильки равномерно и крест-накрест
- Отодвинуть прижимную плиту
- Важно: Сразу пометить пластины мелом/маркером согласно исходной схеме!
- Аккуратно снимать пластины по одной, складируя их в правильном порядке
Шаг 3: Удаление старых уплотнений
- Для клеевых уплотнений: Аккуратно поддеть шпателем, удалить остатки клея растворителем
- Для клипсовых уплотнений: Отжать фиксаторы, вынуть уплотнение
- Тщательно очистить пазы пластин от всех загрязнений
- Не использовать абразивы или металлические инструменты!
Шаг 4: Осмотр пластин
- Проверить каждую пластину на коррозию, трещины, деформации
- Особое внимание - точки контакта в углах
Монтаж новых уплотнений
Для клеевых уплотнений:
- Обезжирить пазы пластин
- Нанести тонкий слой клея в паз
- Установить уплотнение, прижать по всей длине
- Выдержать время полимеризации (указано производителем клея)
- Удалить излишки клея до его затвердевания

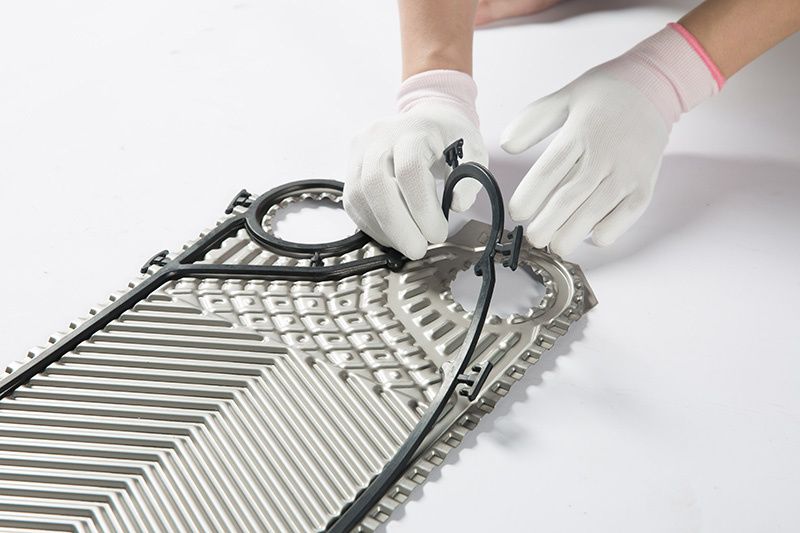

Для клипсовых уплотнений:
- Начинать монтаж с угловых элементов
- Растягивать уплотнение равномерно, без перекручиваний
- Убедиться, что все клипсы защелкнулись по всей длине
- Проверить отсутствие зазоров
Важные моменты:
- Уплотнения для горячей и холодной стороны часто различаются (проверить по схеме!)
- Угловые отверстия должны совпадать с отверстиями в пластине
- Не использовать поврежденные или деформированные уплотнения
Сборка теплообменника
Шаг 1: Укладка пластин
- Начинать с неподвижной плиты
- Укладывать пластины строго по схеме в исходной последовательности
- Каждую пластину поворачивать на 180° относительно предыдущей
- Проверять правильность ориентации уплотнений (проверка по стрелкам на пластинах)
Шаг 2: Предварительная стяжка
- Установить прижимную плиту
- Наживить гайки на шпильки
- Выполнить предварительную стяжку вручную до контакта уплотнений
Шаг 3: Окончательная затяжка
- Затягивать гайки динамометрическим ключом
- Соблюдать схему затяжки "крест-накрест"
- Достигать усилия, указанного в паспорте теплообменника
- Никогда не превышать максимальное усилие! (риск деформации пластин)
Пуско-наладочные работы
Испытание на герметичность:
- Заполнить одну сторону теплообменника водой
- Поднять давление до рабочего + 10-15%
- Проверить все стыки на течи в течение 30 минут
- Повторить для второй стороны
- При обнаружении течей - дотянуть равномерно, не перетягивая!
Ввод в эксплуатацию:
- Запускать среду постепенно, избегая гидравлических ударов
- Проверить температуры на входе/выходе
- Убедиться в отсутствии перетоков сред
- Документировать параметры работы
Частые ошибки и как их избежать
| Ошибка | Последствие | Как избежать |
| Нарушение последовательности пластин | Резкое падение КПД | Маркировка при разборке |
| Ошибка | Последствие | Как избежать |
| Неравномерная затяжка | Перекос, течи | Использование динамометрического ключа |
| Грязные пазы | Неплотное прилегание | Тщательная очистка |
| Превышение усилия затяжки | Деформация пластин | Следование паспортным данным |
Вывод
Уплотнения являются критически важным компонентом пластинчатых разборных теплообменников, определяющим их надежность, эффективность и долговечность. Правильный выбор материала уплотнений в зависимости от температурных условий и характеристик рабочих сред позволяет оптимизировать работу теплообменного оборудования и минимизировать эксплуатационные риски.
Замена уплотнений - критически важная процедура, определяющая надежность и эффективность теплообменника на весь следующий межремонтный период. Качественно выполненная замена с соблюдением всех технологических требований позволяет:
- Восстановить исходные характеристики оборудования
- Предотвратить смешение сред и связанные с этим проблемы
- Обеспечить энергоэффективность системы
- Избежать аварийных простоев и дорогостоящего ремонта
- Продлить общий срок службы пластин
Рекомендация: При отсутствии опыта проведения подобных работ рекомендуется первый раз провести замену с участием специалистов производителя или обученного персонала. Многие производители предлагают услуги по обучению или проведению замены "под ключ". Сохранение схемы сборки и запись всех выполненных операций обязательны для ведения истории обслуживания оборудования.
