Введение

Данные для расчета теплообменника – основополагающие параметры необходимые для произведения теплового, гидравлического и конструкторского расчетов оборудования:

  • Тепловой расчет — определения площади теплообмена, количества тепла, температурных режимов.
  • Гидравлический расчет — определения потерь давления, подбора насосов.
  • Конструкторский расчет — выбора типа, размеров, материалов и компоновки теплообменника.

Какие необходимы данные

Основные (обязательные):

  1. Тепловая нагрузка (Q) — мощность теплообмена [кВт].
  2. Температуры сред:
  • Входная/выходная температура горячего потока (T₁вх, T₁вых).
  • Входная/выходная температуры холодного потока (T₂вх, T₂вых).
  1. Расходы сред (G₁, G₂) — массовые или объемные [кг/ч, м³/ч].
  2. Физические свойства сред (при рабочей температуре):
  • Теплоемкость (Cp).
  • Плотность (ρ).
  • Теплопроводность (λ).
  • Вязкость (μ).
  1. допустимые потери давления (ΔP) по каждому потоку [бар].

Дополнительные/конструктивные:

  1. Тип теплообменника (пластинчатый, кожухотрубный и т.д.).
  2. Материалы (сталь, медь, титан и др.) — из условий коррозии, давления, температуры.
  3. Загрязнения (шламы, накипь) — коэффициент загрязнения.
  4. Рабочее давление [бар].
  5. Схема движения сред (противоточная, прямоток и др.).

схема теплообменника вентиляции

На что влияют

  • Температуры и расходы — определяют размеры и количество пластин/труб.
  • Физические свойства — влияют на коэффициент теплопередачи и режим течения (ламинарный/турбулентный).
  • ΔP — влияет на выбор насосного оборудования и энергозатраты.
  • Коэффициент загрязнения — закладывает запас поверхности теплообмена.
  • Материалы — определяют стоимость, стойкость, срок службы.

Где найти

  • Технологический регламент или ТЗ заказчика — основные температурные и расходные параметры.
  • Справочники по теплофизическим свойствам веществ (например, справочник Варгафтика, базы данных NIST, программные пакеты).
  • Паспорта на оборудование/среды — для готовых жидкостей/газов (например, состав теплоносителя "Арктик").
  • Экспериментальные данные — при отсутствии справочных.
  • Нормативная документация (ГОСТ, СНиП, API) — по материалам, давлениям, запасам.

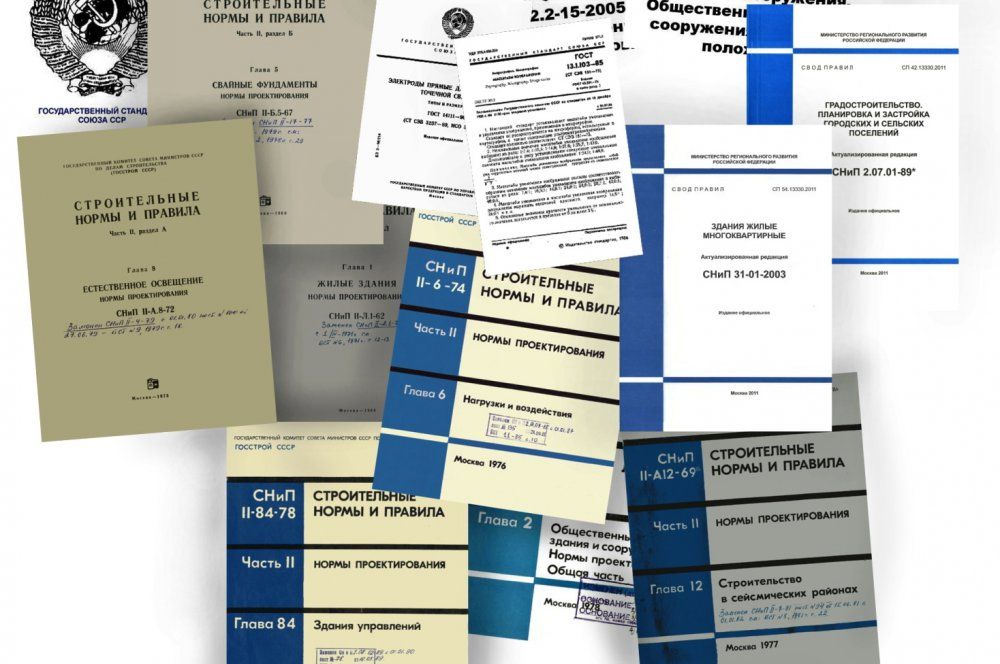

снип

Где взять данные для расчета теплообменника, в контексте УК (Управляющая компания) / ТСЖ (Товарищество собственников жилья)

Источники данных для УК/ТСЖ:

  1. Проектная документация на дом (самый надежный источник)
  • Где хранится: В архиве УК/ТСЖ, у застройщика (для новых домов), в БТИ/Госархиве.
  • Что содержит: Исполнительные схемы ИТП (индивидуального теплового пункта), паспорта оборудования, акты гидравлических испытаний. Там указаны расчетные температуры, расходы, тип и параметры установленных теплообменников.
  1. Паспорта и шильдики на существующем оборудовании
  • Где смотреть: Непосредственно в ИТП (индивидуальном тепловом пункте) дома на корпусах теплообменников, насосов, вентилей.
  • Что дает: Маркировка теплообменника (например, пластинчатого) позволяет найти его технический паспорт у производителя (Alfa Laval, Danfoss, Ридан и др.), где есть все исходные данные для расчета.
  1. Договор с ресурсоснабжающей организацией (РСО)
  • Где взять: В бухгалтерии или у инженера УК/ТСЖ.
  • Что содержит: Самое важное! В приложениях к договору на теплоснабжение указаны:
    • Расчетные температурные графики (например, 95/70 °C в подаче/обратке от теплосети или 110/70).
    • Гидравлические режимы (давление на вводе, допустимые перепады).
    • Требуемые параметры для внутренней системы отопления дома (например, 80/60 °C).
  1. Фактические эксплуатационные данные
  • Где взять: С приборов учета.
    • Теплосчетчик дома (общедомовой узел учета): дает реальные расходы теплоносителя и температуры на вводе.
    • Домовая система автоматики/диспетчеризации: архивирует исторические данные по температурам и расходам.
  • Что дает: Реальные данные для проверки расчетов и оптимизации.
  1. Обследование и замеры

Если данные утеряны, необходимо провести:

  • Тепловизионное обследование для оценки реальных теплопотерь.
  • Гидравлические испытания (опрессовка) для проверки давления.
  • Замеры температур и расходов теплоносителя с помощью переносных приборов (тепломеры, ультразвуковые расходомеры). Это делают специализированные организации.
  1. Справочные и нормативные данные

При отсутствии точных данных используют нормативные значения:

  • СП 60.13330.2020 (Отопление, вентиляция и кондиционирование) – расчетные температуры воздуха внутри помещений.
  • СП 124.13330.2012 (Тепловые сети) – требования к теплоносителю.
  • СНиП 23-02-2003 (Тепловая защита зданий) – удельные теплопотери.
  • Справочники по теплоснабжению (например, под ред. Самарина) – удельные расходы тепла на отопление для типовых домов.

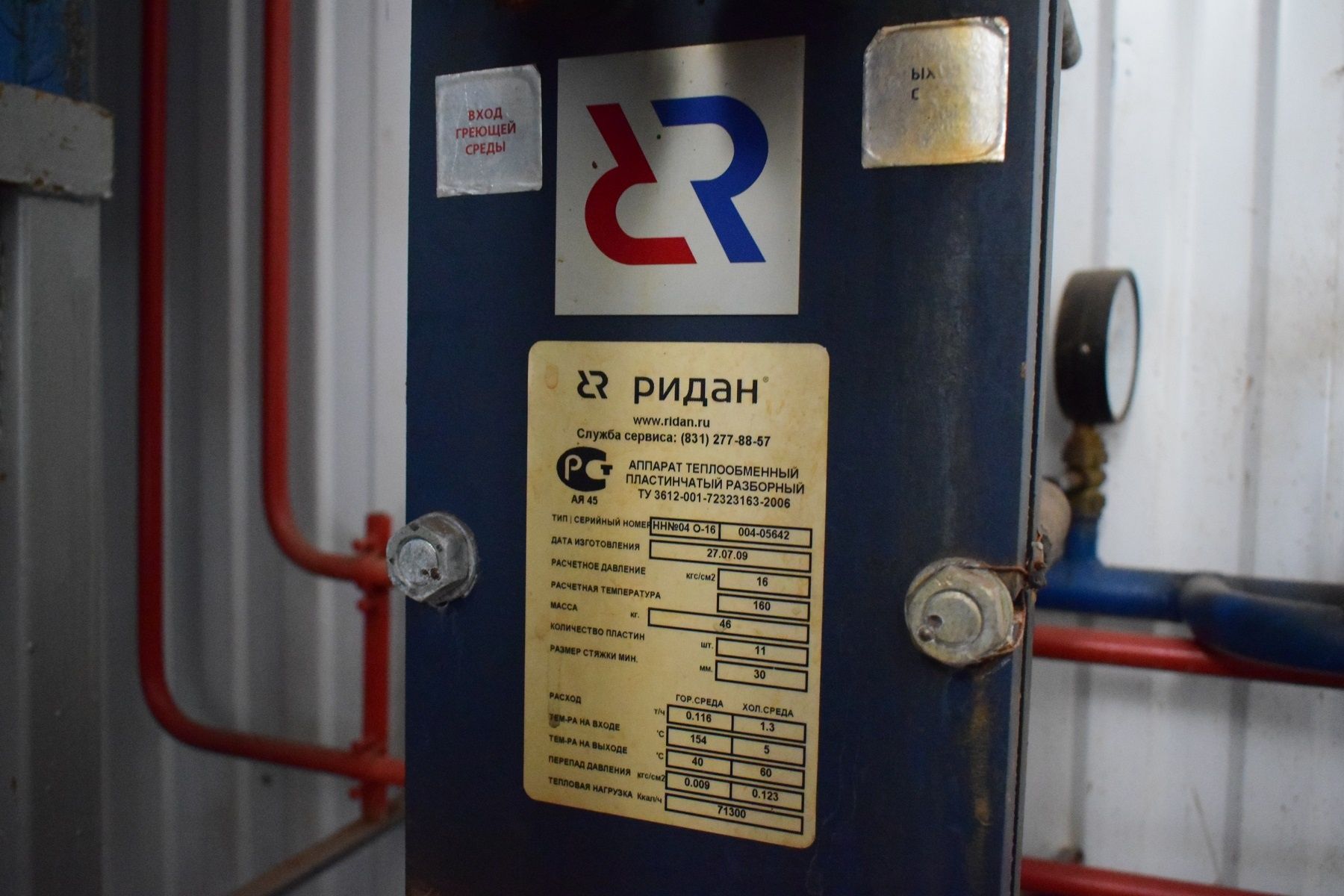

шильдик теплообменника

Пошаговый алгоритм для инженера УК/ТСЖ:

  1. Ищем договор с РСО и проект ИТП. Это основа.
  2. Снимаем данные с теплосчетчика (среднесезонные расход и температуры).
  3. Фотографируем шильдики всего оборудования в ИТП.
  4. Если данных нет — заказываем энергоаудит и инструментальное обследование.
  5. Для расчета физических свойств воды/антифриза используем справочники или онлайн-калькуляторы.

Краткий вывод для УК/ТСЖ:

Основные источники: Договор с теплосетями + паспорт существующего теплообменника + показания теплосчетчика.

Без этих данных любой расчет будет "гаданием". При модернизации или замене теплообменника сбор этих данных — первая и обязательная задача, которую УК/ТСЖ должна выполнить либо силами штатного инженера, либо с привлечением проектной или энергоаудиторской организации. Экономия на сборе данных ведет к неправильному подбору оборудования, потерям тепла, дисбалансу в системе и жалобам жильцов.

Вывод

Данные для расчета — фундамент проектирования. Их полнота и достоверность напрямую влияют на:

  • Эффективность теплообмена,
  • Надежность и безопасность работы,
  • Экономичность (капитальные и эксплуатационные затраты).

Недостоверные данные → неоптимальный или неработоспособный теплообменник. Сбор данных начинают с технологов, дополняют справочной информацией, при необходимости уточняют экспериментально.
